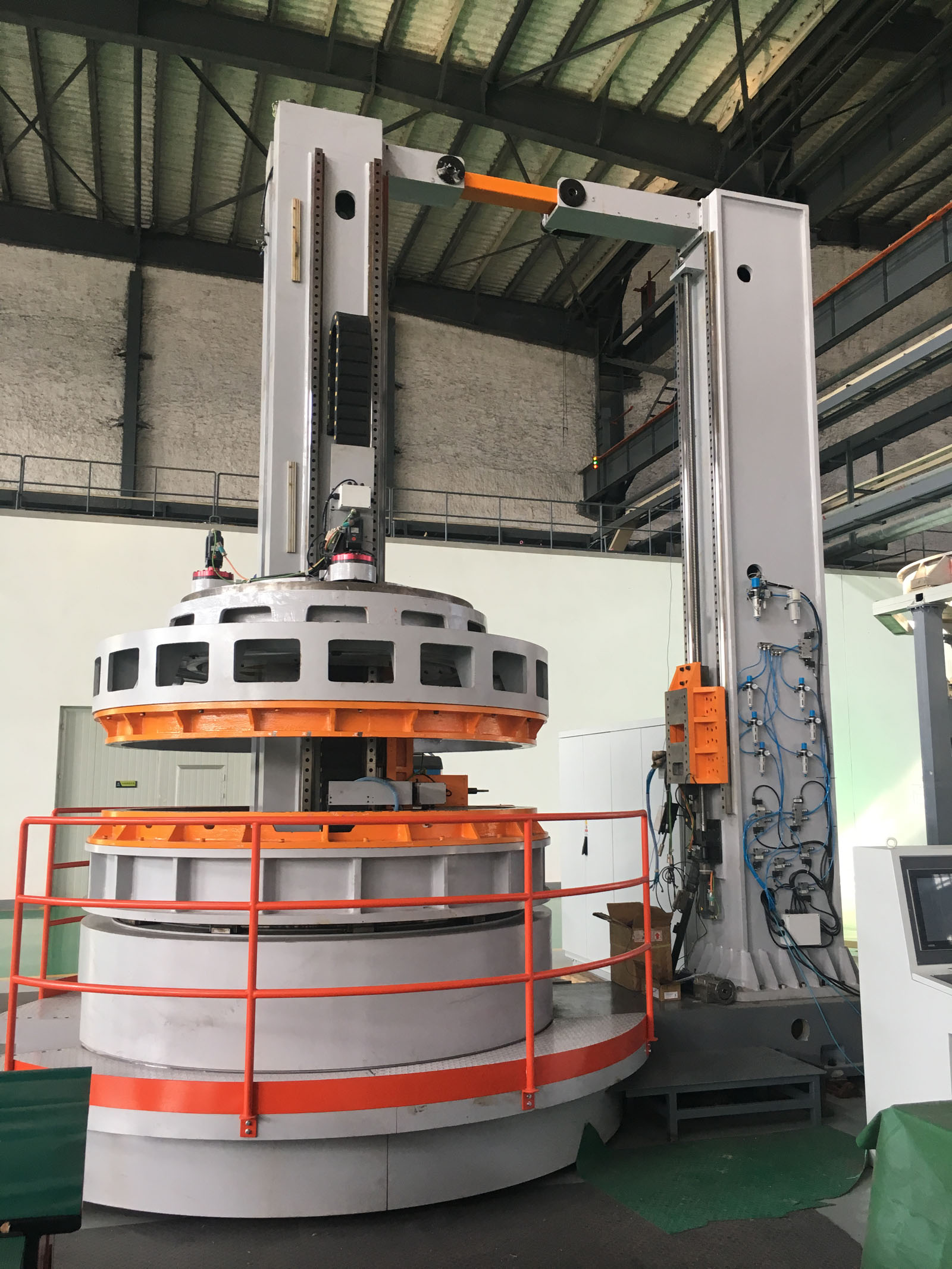

某新型火箭筒段立式自动化铆接设备

产品概述：

设备总高度5.5米。可满足CZ-7、CZ-9等中等直径的运载火箭的生产需求。

设备集自动钻孔、自动送钉、电子压铆、孔位形位质量及铆接质量自动检测与测量、自动吸尘集尘等多种功能为一体，采用上拉力梁自动解锁、上锁机构，保证了设备生产过程中的整体刚性需求，控制系统由我司自行开发，满足了客户的个性化需求，自动送钉单元采用我公司研制的自动送钉系统，实现了铆接的全过程自动化生产。

性能特点：

自动筛钉

自动送钉并满足4种以上的铆钉

卡钉检测、报警，自动清除卡钉并继续送钉

具有产品平面度、圆度、圆柱度测量

具有上下端框同轴度、平行度、垂直度测量

具有产品高度测量

产品高度范围：l000~2700mm ,任意高度锁紧

位置定位精度：<±0.05mm/1000mm

重复定位精度：<±0.05mm/1000mm
